Oggi vorrei spiegarvi come fare l’aggiornamento del LCR-T4 dal firmware cinese MTester a quello open del progetto di Mikrocontroller.net.

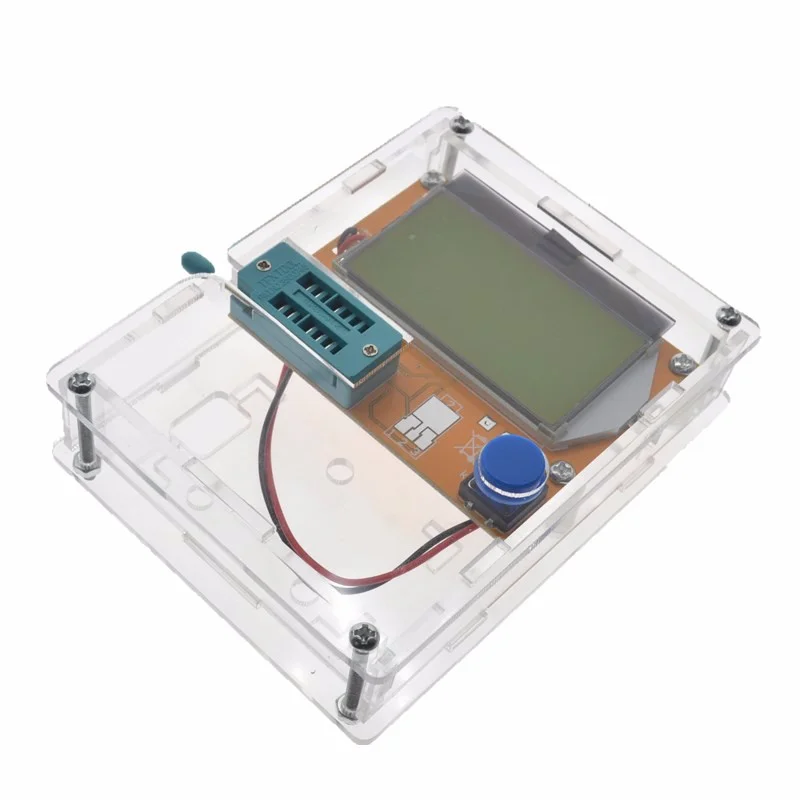

Prima di iniziare, il mio LCR è quello cinese col tasto blu, acquistabile da aliexpress con il case in plexiglass a pochi euro:
Per aggiornare il firmware, però, abbiamo bisogno di un USBasp (oppure di un arduino).
Preferisco fare questa operazione utilizzando un USBasp per due motivi:
- Non c’è bisogno di fare nessun wiring
- E’ un programmatore che prima o poi potrebbe tornarvi utile

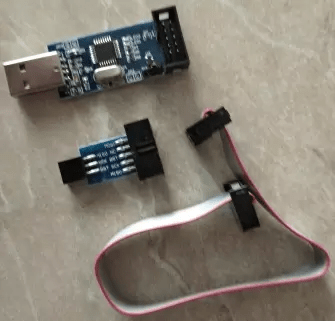

Quindi acquistiamo (sul solito sito di fiducia) un usbasp completo di cavo flat e adattatore a 6 pin, tipo questo:
Ora iniziamo subito ad installare i driver per l’USBasp per il vostro sistema operativo Windows, scarichiamo questo Zadig: https://zadig.akeo.ie/
Colleghiamo l’USBasp al pc e clicchiamo su Options > List All Devices
Selezioniamo USBasp nella schermata principale e scorriamo con i tasti per selezionare il driver:
libusb-win32 OPPURE libusbK (v3.0.7.0) e installiamo il driver.
Ora scarichiamo avrdudess che sarà il tool che ci permetterà di flashare il firmware usando usbasp.
SCARICHIAMO il tool qui
Bene, ora siamo pronti per scaricare l’ultimo firmware disponibile su github:
https://github.com/Mikrocontroller-net/transistortester
Nel mio caso è il firmware è il mega328_T4_v2_st7565
Ora colleghiamo l’usbasp al LCR-T4 rispettando la pinnatura (dovrebbe accendersi da solo perché alimentato dalla porta USB).

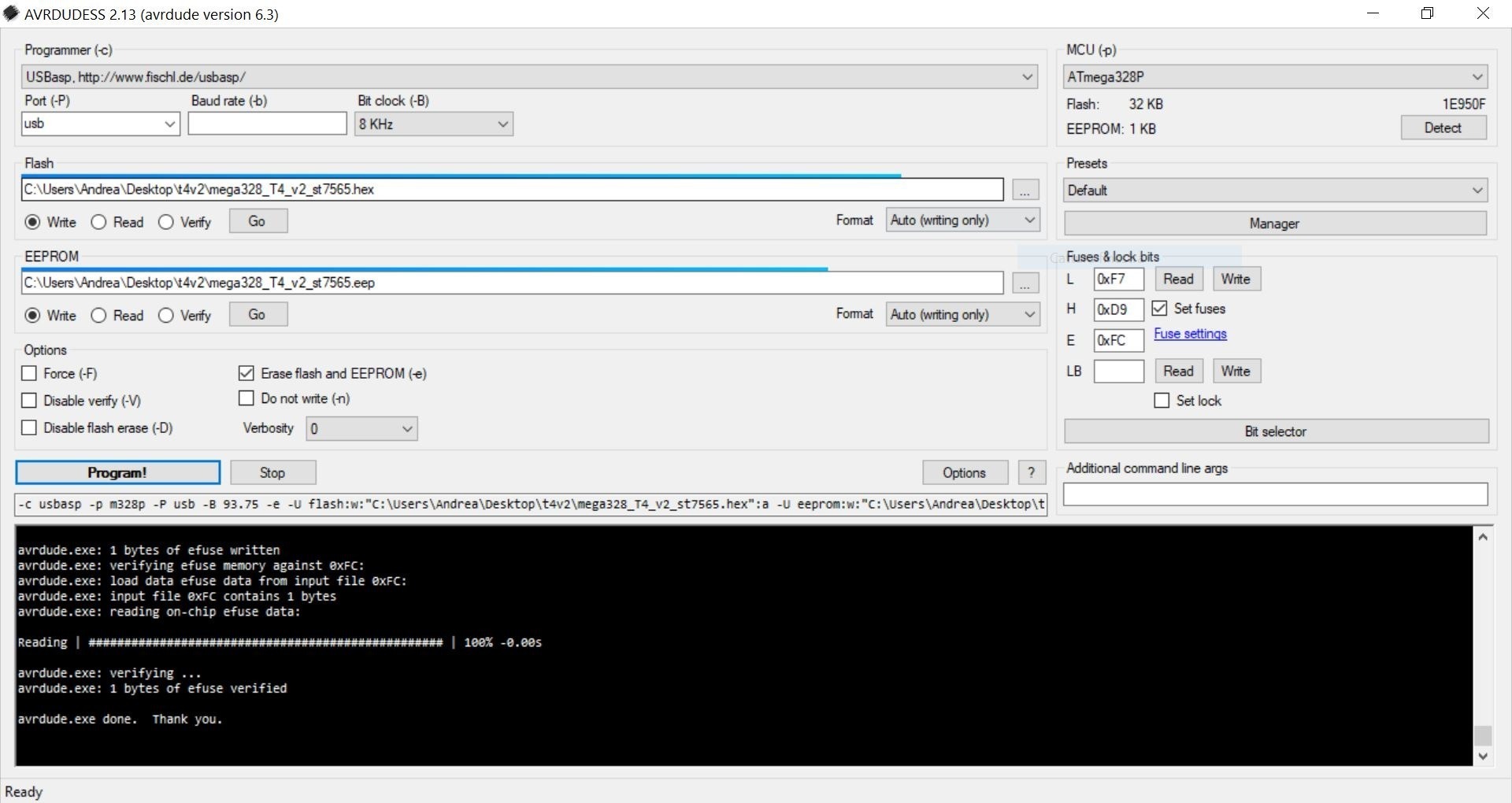

Avviamo AVRDUDESS e configuriamo il tutto in maniera scrupolosa in questo modo:
Ora possiamo finalmente programmare il nostro LCR.
Incrociamo le dita e facciamo click su Program!
Una volta conclusa la procedura di flashing, avremo l’ultima versione del firmware… che nel mio caso era la 1.13k.
Non vi scordate, dopo l’upgrade del firmware, di calibrare l’LCR in questo modo:
Preparate un pettine a 3 pin (collegati tra loro), procuratevi un condensatore >100nF e uno >40nF.
Accendiamo l’LCR e tenete premuto il tasto di accensione, in questo modo andremo nel menu delle impostazioni e andate su SelfTest e seguite le istruzioni sul display.
Ora il vostro LCR-T4 è aggiornato e calibrato.
CIAO!!!
